Stoelverwarming aansluiten

[Nicolaas H]

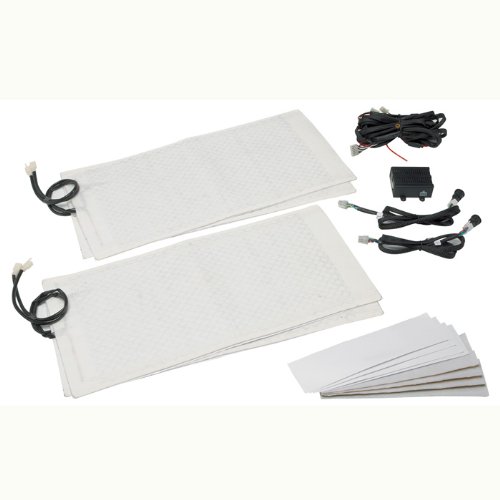

Ik heb voor mijn beide voorstoelen een stoelverwarmingsmatje aangeschaft WAECO MSH300. Ik wil daarvoor de originele schakelaars in de middelconsole bij de pook gebruiken. De set heeft echter zijn eigen schakelaars met drie verwarmingsstanden. Deze zijn beiden op een schakeldoosje aangesloten met maar liefst zes kabeltjes geel, rood, blauw, zwart, groen en wit.

Het lijkt mij het meest logisch dat het aantal van zes kabeltjes [bij drie knopstanden] suggereert dat er steeds twee kabeltjes worden doorverbonden, m.a.w. dat het allemaal schakeldraden zijn naar het kastje waarin denk ik een relais zit.

Het schakelkastje krijgt stroom via een relais. Op dit relais zit een rode kabel 12 V (op 87), een oranje kabel 12 V (op 85) en een massa (op 86). Vanuit het relais gaan een rode kabel (vanuit 30) naar het schakelkastje en een zwarte (vanuit 86).

Uit het schakelkastje komen de draden de spanning verzorgen op de verwarmingsmatjes.

Wat zijn de twee meest logische kabels om met de originele Volvo-schakelaars [voor Links en Rechts] te onderbreken?

De Volvoschakelaars heben drie polen :
42 voor het lampje in de schakelaar
S voor ?
en + voor spanning?


Heeft iemand hier ervaring mee?

[Nicolaas H]

Ik heb nu bedacht dat ik de schakelaars gebruik om de rode kabels naar de verwarmingselementen te onderbreken.
Dat levert nog wel een probleem op. Het rugelement en het zittingelement hebben namelijk een aparte voeding en massa. Zijn er relais die twee stromen tegelijk kunnen aan- en uitzetten? Of mag ik op een gewoon relais zowel de rug- als de zittingverwarming aansluiten?
(Het lijkt me dat het toch niet voor niets is dat deze twee verwarmingselementen hun aparte kabels hebben; ik neem tenminste aan dat de elementen veel stroom vragen en tezamen in een relais teveel warmte zullen genereren.

Toch?

Dus nogmaals: Zijn er relais die twee stromen tegelijk kunnen aan- en uitzetten?

[Jerry]

Even kijken hoeveel amp het verbruikt en daar je relais en je zekering op uitzoeken.

Verstuurd vanaf mijn E5603 met Tapatalk

[Nicolaas H]

Een tekening zegt meer dan duizend woorden. Bij de oranje tekst wil ik de schakelaar met relais aansluiten. Kan ik dan rug en zitting beiden op één 20A relais aansluiten?


[font="Helvetica Neue",Helvetica,sans-serif]Bewaren[/font]

---

Deze bijvoorbeeld?

https://www.conrad.nl/nl/auto-relais-24-...05119.html
