Aansluiten schakelaar elektrische spiegels

[Ijsbrand84]

Hallo, ik probeer elektrische spiegels in een volvo 240 te monteren. Voordat ik dit doe heb ik dit getest, en blijkt dat de spiegels niet goed bewegen. Nu vermoed ik dat dit komt omdat ik de schakelaar niet goed heb aangesloten, of omdat de schakelaar niet bij dit type spiegels hoort. Wie kan mij hierbij op weg helpen?

De spiegels zijn een oud type, met een ronde vierpolige connector. De kleuren zijn:
- wit
- bruin
- blauw
- zwart
Blauw en zwart sturen de motor aan, en dan beweegt de spiegel van links naar rechts.
Wit en bruin (heb ik aan aarde) schakelen een relais, en met het relais aan, kan ik met blauw en zwart de spiegel omhoog/omlaag sturen. Volgens mij betekend dit dat de spiegel goed werkt.

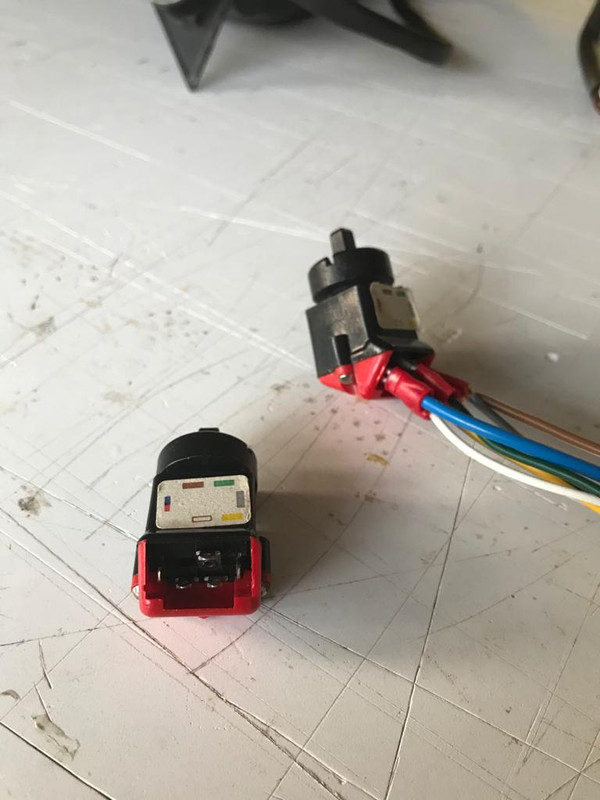

De schakelaar heeft een sticker met kleuren (met de klok mee)
- bruin
- groen
- grijs
- geel
- wit
- blauw/rood.
(zie foto)

Echter de schakelaar zelf heeft geen contact op de plek van bruin! Ik neem dus aan dat dit aarde is.
Nu heb ik het als volgt aangesloten:
schakelaar              spiegel
bruin (is er niet)
groen                     blauw
grijs   (aarde)         bruin
geel                      zwart
wit                       wit
blauw/rood (+12V)
(dit heb ik overgenomen uit een wiring diagram uit 1981)
Met deze aansluitingen beweegt de spiegel wel van links naar rechts als ik het pookje omhoog/omlaag doe. Als ik het pookje de ene kant op beweeg hoor ik het relais, maar beweegt niets, en het pookje de andere kant op dan gebeurd er helemaal niets. Ik heb een andere zelfde type schakelaar geprobeerd en dat geeft hetzelfde resultaat. Ook heb ik een schakelaar opengemaakt en schoongemaakt, maar nog steeds werkt de spiegel niet goed.
Herkent iemand dit, en wat is er mis? Hoe moet ik de schakelaar aansluiten?


Groeten, Erik

[Arjan.]

De schakelaars horen 6 pootjes te hebben, zie ook hier: https://forums.turbobricks.com/showthread.php?t=352670

Voor het aansluiten, zie het schema hieronder. Zo zit ook de originele kabelboom in elkaar, alleen dan met rood-blauw naar de zekeringkast. In je schema lijk je wat dingen omgedraaid te hebben.

[Ijsbrand84]

Dankjewel voor je reactie Arjan,
Ik heb de schakelaar nogmaals opengehaald en geprobeerd te bedenken hoe ik het schema werkend te krijgen, maar de aansluitingen in de schakelaar zijn anders dan in https://forums.turbobricks.com/showthread.php?t=352670
Bij mij ziet het er zo uit:


Dus inderdaad heb ik verkeerde schakelaars en mis ik een pootje.

Heeft er iemand twee schakelaars met 6 pootjes toevallig die ik kan overnemen?

Groeten, Erik

[Arjan.]

Hmm, ziet er inderdaad wel anders uit vanbinnen. Die van mij ziet er intern net zo uit als die op Turbobricks.

Zou wel heel toevallig zijn als van beide schakelaars het 6e pennetje afgebroken zou zijn. Er bestonden in de laatste jaren wel schakelaars met 5 aansluitingen maar daarvan is het kleurenschema weer heel anders. Zou je een soort Frankenstein schakelaars hebben?

Omdat het er in het schema uit ziet alsof bruin en grijs intern doorverbonden is zou je dit nog kunnen proberen. Je spiegel zelf lijkt iig alles te kunnen wat hij moet kunnen:

schakelaar spiegel
bruin (is er niet)
groen zwart
grijs (aarde) bruin en naar massa
geel blauw
wit wit
blauw/rood (+12V)
