Toerenteller 244 GL GLT 1976 1980 aansluitschema ??

[autounion]

Bedankt allemaal voor het meedenken.

Even wat vraagjes beantwoorden.

Een Yasaki instr. Paneel is een made in Japan huis + print. Bestaande uit Links een KM teller. Midden een toernteller ( of afdekplaatje waar een toerenteller geplaatst kan worden) Rechts de temp en brandstofmeter.

Als de "klokkenwinkel" uitgebouwd wordt , staat het er duidelijk op Yasaki.
In dit dashboead past alleen ook maar de Yasaki Toerenteller. Deze heeft zelfs een apart onderdeelnummer
En staat afgebeeld in de accesoire folders 1979 en 1980. onderdeel nummer is 283260 - 8

Als er iemand zo'n toerentller heeft houd ik mij ook aanbevolen !

Deze toerenteller wordt dus niet met twee pinnetjes op de print gestoken , want dat is het VDO paneel.

Dus wie van de 244 bezitters heeft een Yasaki paneel ?? Misschien is het bij de berijder /eigenaar niet eens bekend dat hij/zij zo'n paneel heeft , omdat er nooit op de achterzijde is gekeken.

Het is dus het "oude dashboard" dus niet met de bovenliggende meters.

[Rob]

Nou ben ik toch wel benieuwd naar een plaatje van een Yasaki-paneel.

Is dit 'm?

[img width=300 height=150]http://i214.photobucket.com/albums/cc293/ropo_01/instrument.jpg[/img]

plaatje gehaald uit: TP11402-2 Electrical System & Instruments 242 / 244 / 245 1976- Pagina 53

Volgens mij heb ik die nog wel thuis liggen, zal vanavond even kijken.
(heb ik ooit gekocht vanwege de grote toerenteller, alleen kan ik me herinneren dat deze meerdere draden achterop had, en ik zocht er 1 met 1 aansluiting.)

op K-jet.org staat ook een Greenbook: TP30057-1 Wiring Diagrams All Models 1980
Wellicht dat daar meer in staat.

[edit]

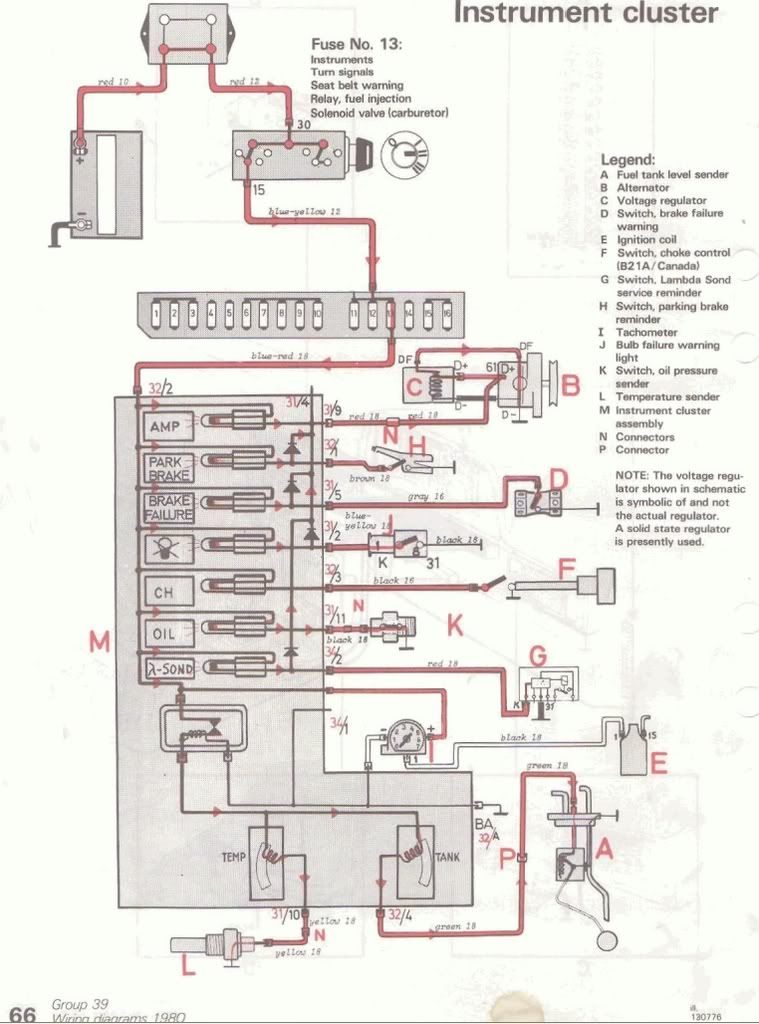

Onderstaand schema komt uit TP30057-1 (pag. 66)
Hierin staat een een 3-draads toerenteller aangesloten, weet alleen niet of het specifiek om een Yasaki gaat

[img width=220 height=166]http://i214.photobucket.com/albums/cc293/ropo_01/instrument_2.jpg[/img]

[/edit]



[edit2]
weet bijna zeker dat het om een Yasaki gaat.

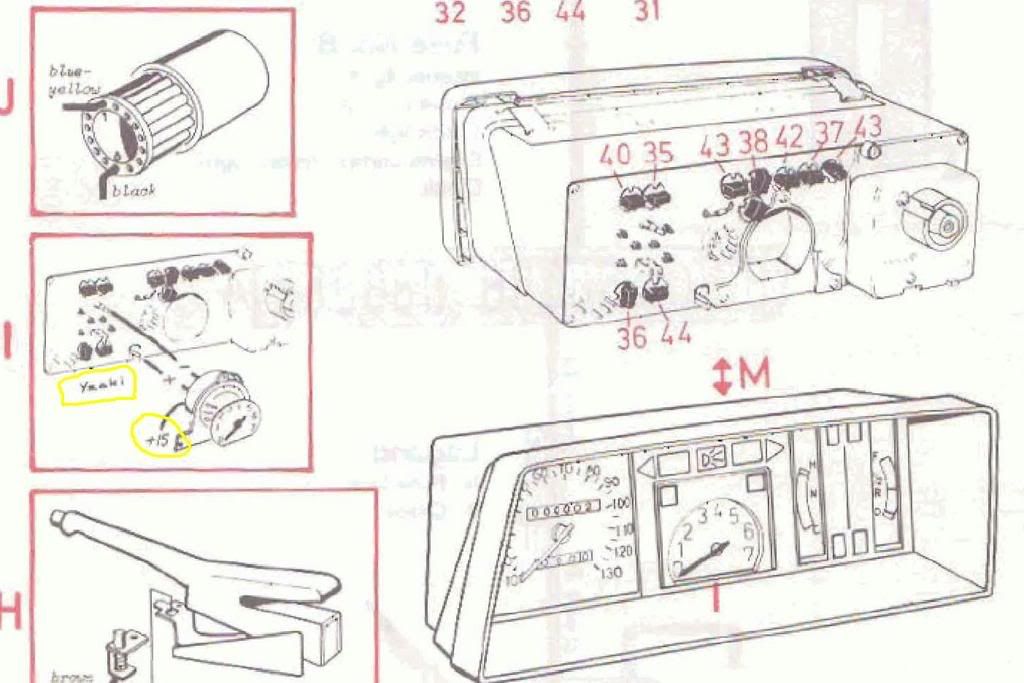

Op pag 67 van TP30057-1 staat een rood vierkant met bijbehorene letter "I" (tacho-aansluiting).
Met hele kleine letters en bijna niet te lezen staat daar volgens mij "Yasaki".

daar staat dus dat je + en - moet aansluiten, en bobine-draad op de '15'.
(Zie geel-omrand)

[img width=220 height=166]http://i214.photobucket.com/albums/cc293/ropo_01/instrument_3.jpg[/img]


[/edit2]

[daanheijn]

Volgens mij is het schema niet veel anders dan de andere toerentellers. De + en - in het schema zitten al verwerkt in de klokkenwinkel zelf. Vervolgens heb je nog een lipje die naar de 1 van de bobine gaat. de +15 zit op het startslot geloof ik, maar ook die is al verbonden via de stekkers van de klokkenwinkel. Wij hebben ook nog zo'n dashboardunit liggen. Zal er binnenkort even naar kijken als ik weer in de werkplaats ben.

[autounion]

Als antwoord op de fraai uitgeprinte beantwoording van ROB,

Het is wel dat paneel in uitvoering , maar DIT is het VDO paneel.

Het YASaki paneel ziet er hetzelfde uit . alleen de TOERTENLETTER maakt duidelijk dat het een YASAKI paneel is.

De naald van de toerenteller bij een YASAKI paneel ligt ONDER een zwart afdekkapje.

Maakt de naald deel uit van de centrumkap dan is het VDO

Beschrijving uit een accesoire folder van 1980

Toerenteller model 75-80

modell 75-80 283546: 240: inbouw in VDO-paneel

283260: 240: inbouw in Yasaki-paneel

283547: 260 Standaard op verschillende modellen, zoals bijvoorbeeld de 80-GLT. VDO: de wijzer van de snelheidsmeter zit bovenop het centrum van de naald.

Yasaki: de wijzer van de snelheidsmeter gaat door het centrum van de naald


Het grote schema zoals afgebeelde geeft wel de aansluiting 1 aan voor de bobine, maar de kleur van de plus en min blijven onduidelijk.

Bij het kleine schema wordt het nog wat onduidelijker daar wordt de aansluitin op de bobine weergegeven op 15 ????

Als ik een foto kon plaatsen had ik het allang gedaan , dus als iemand een korte spoedcursus geeft dan plaats ik ze. ( eMail aan blank.2@hetnet.nl)

Als iemand van mij foto's aangaande deze kwestie wil ontvangen om ze op de site te plaatsen OOK graag een eMail

mvg


AUTOUNION (Dirk)

[autounion]

Foto Yasaki met Yasaki toerenteller. Ik hoop dat het werkt.

Autounion Dirk

[Frans245]

waarschijnlijk krijgt je toerenteller geen constante voeding, vandaar het terug vallen.
De aansluiting moet in iedergeval volgens het schema NIET op no.15 v/d bobine.
Als ik naar de schema's kijk lijkt het erop dat hij voeding krijgt van voedingsstabilisator op je dashboard , misschien moet je daar eens achter kijken of je een aansluitng kan vinden

[daanheijn]

Mmm ziet er inderdaad heel wat anders uit!? Moet wellicht mijn eerdere antwoord alsnog intrekken ;D. Ik weet het even niet meer...
